组合式轴系结构设计实验箱

栏目分类：机械实训星空网页版,星空（中国）发布日期：2021-03-23 浏览次数：次

组合式轴系结构设计实验箱,轴系实验箱,轴系分析实验装置，在底板上一步步进行组装，达到完全符合装配图为止，再转动轴类旋转零件，是否转动灵活、装配正确，并可进行结构分析、讨论。

联系方式见右侧悬浮框

【组合式轴系结构设计实验箱,轴系实验箱,轴系分析实验装置】是根据客户需求而写的，非常具有代表性，在客户搜索【组合式轴系结构设计实验箱,轴系实验箱,轴系分析实验装置】时，都能通过我们来了解相关资讯，而且【组合式轴系结构设计实验箱,轴系实验箱,轴系分析实验装置】在客户有需求时提供参考意见。

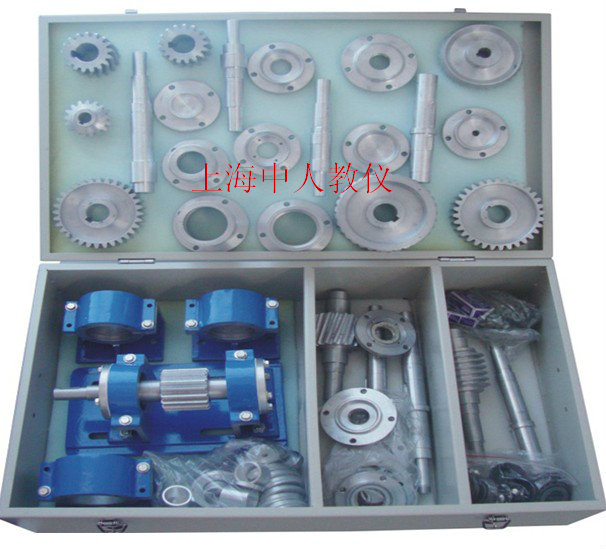

ZR-A组合式轴系结构设计实验箱

简配功能版：

型组合式轴系结构设计实验箱

功能及特点

组合式轴系结构设计实验箱,轴系实验箱,轴系分析实验装置具有开设轴系结构和轴系结构分析两大实验功能，对培养学生的机械设计能力具有明显的效果。
由8类40种120件零件组成，能方便地组合出数十种轴系结构方案，具有内容多样的特点。
材料全铝制精加工，配实验指导书和折工具，学生可按照自己设计思路进行装配和模拟设计
组合式轴系结构设计实验箱,轴系实验箱,轴系分析实验装置可供4-6人使用。
外型尺寸：580x370x180.重量约25KG

全功能版：

一、主要特点：

1、组合式轴系结构设计实验箱,轴系实验箱,轴系分析实验装置具有轴系结构设计和轴系结构分析两大实验功能，培养学生的机构设计能力具有良好的使用效果；
2、零件轴的结构形式多样，使学生的灵活性和多样样有更深入的了解
3、轴及轴上零件定位准确、固定可靠、轴上零件便于拆装和调整。
4、基本零件中共有68种125件，另配有标准件7类166件，
5、能方便地组合出数三十一种轴系结构方案，具有内容系统，方案多样的优点。
6、配有实验指导书和装拆工具供学生按照设计思路进行装配和模拟设计。
7、组合式轴系结构设计实验箱,轴系实验箱,轴系分析实验装置可供5-7人使用。

二、实验内容：

1、单级齿轮减速器输入轴设计
2、二级齿轮减速器输入轴设计
3、二级齿轮减速器中间轴设计
4、蜗轮蜗杆输入轴设计
5、锥齿轮减速器输入轴设计
6、齿轮传动的轴系设计

三、实验台主要技术参数：

1、实验零件大部分采用铝合金制作
2、外形尺寸(mm)： 580x360x160
2：重量：约20KG
组合式轴系结构设计实验箱,轴系实验箱,轴系分析实验装置是本公司与教育部所属在湘重点高校，机械零件及原理教研室老师共同研制开发的全新轴系教学星空网页版,星空（中国），较完整的概括了轴系部分教学与教材的内容，基本零件中共有68种125件，另配有标准件7类166件，组合式轴系结构设计实验箱,轴系实验箱,轴系分析实验装置是目前国内同类产品中较为齐全、数量最多、覆盖教材内容较广的产品，其设计先进，加工精细，提供装配方案最多（三十一种）有利于开阔丰富学生的视野，对开展轴系结构设计和轴系结构分析，培养学生的机械设计能力具有明显的效果。
该套轴系结构设计实验箱，能方便的组合三十一种以上的轴系结构方案，具有内容系统方案多样的特点，同时还可利用两块底板处于不同的位置（同一平面或垂直平面），实现创意组合及相互传动，突破原有产品单一的平面组合内容，扩大了使用范围，丰富子教学内容，更能启发学生的创新思维，加深对轴系内容学习的兴趣，为今后的机构创新设计打下一定的基础。
本公司提供三十一套组合装配图，学生可在实习老师的指导下，按图选用零件及标准件进行组装分析，也可另行设计新的方案组装。
组合式轴系结构设计实验箱,轴系实验箱,轴系分析实验装置零件全部采用铝合金为原材料，加工精密，配有专用的实验箱存放，在实验时可根据选择方案，按装配图及零件明细表，将零件及标准紧固件选配齐全，分先后步骤在底板上一步步进行组装，达到完全符合装配图为止，再转动轴类旋转零件，是否转动灵活、装配正确，并可进行结构分析、讨论。

注意事项：

1、该套零件全部采用铝合金制作，在选用时不得任意敲打、锤挫，以免伤害零件表面，影响今后使用。
2、爱惜零件，不得丢失，每箱零件只能单独装箱存放，不得与其它箱内零件混杂在一起，不利于下次实验使用。
3、每套实验箱配备有说明书和装配图，图纸需爱惜使用，不得弄脏、损坏和丢失，实验完成后将说明书存放在箱中。
组合式轴系结构设计实验箱标准件清单

序号	代号	名称及规格	材料	总数量
序号	代号	名称及规格	材料	总数量
1	GB/T276-94	轴承6205	深沟球轴承	2
	GB/T297-94	轴承30205	圆锥滚子轴承	2
	GB/T301-95	轴承8204	单向推力球轴承	2
	GB/T281-84	轴承1205	圆柱孔调心球轴承	2
2	GB5781-86	螺栓M6×25	六角头螺栓	10
		螺栓M6×20		20
		螺栓M8×25		10
3	GB77-85	螺钉M10×30	内六角平端紧定螺钉	2
	GB71-85	螺钉M3×8	开槽锥端紧定螺钉	10
	GB818-85	螺钉M3×5	十字槽盘头螺钉	10
		螺钉M3×6		6
	GB819-85	螺钉M5×12	十字槽沉头螺钉	4
	GB819-85	螺钉M6×10	十字槽沉头螺钉	4

4	GB93-87	垫圈6	标准型弹簧垫圈	20

	GB95-85	垫圈6	平垫圈	20

组合式轴系结构设计实验箱标准件清单

序号	代号	名称及规格	材料	总数量
序号	代号	名称及规格	材料	总数量
		垫圈8		10
		垫圈10		2
	GB848-85	垫圈3	小平垫圈	6
5	GB6172-86	螺母M10	六角薄螺母	2
6	FJ145-79	毡圈22	羊毛毡	6
		毡圈30		4
	HG4-692-67	油封PD22×40×10	骨架橡胶油封	2
7	GB893.2-86	挡圈52	B型孔用弹性挡圈	4
	GB894.2-86	挡圈22	B型轴用弹性挡圈	4

组合式轴系结构设计实验箱标准件清单

序号	代号	名称及规格	材料	总数量
序号	代号	名称及规格	材料	总数量
1	ZRX.0.1-1	轴承座上盖		2
2	FXZ.0.1-2	轴承座下座		2
3	ZRX.0.2-1	双轴承座上盖		2
4	ZRX.0.2-2	双轴承座下座		2
5	ZRX.0.3-1	双轴承座1上盖		1
6	ZRX.0.3-2	双轴承座1下座		1
7	ZRX.0-1	直齿轮轴		1
8	ZRX.0-2	轴承透盖		2
9	ZRX.0-3	小直齿轮		1
10	ZRX.0-4	大直齿轮		1
11	ZRX.0-5	大斜齿轮		1
12	ZRX.0-6	小斜齿轮		1
13	ZRX.0-7	小锥齿轮		1
14	ZRX.0-8	大锥齿轮		1
15	ZRX.0-9	蜗杆		1
16	ZRX.0-10	蜗轮		1
17	ZRX.0-11	斜齿轮轴		1
18	ZRX.0-12	轴承闷盖		2
19	ZRX.0-13	轴承透盖		1
20	ZRX.0-14	轴套		1

组合式轴系结构设计实验箱标准件清单

序号	代号	名称及规格	材料	总数量
序号	代号	名称及规格	材料	总数量
21	ZRX.0-15	嵌入式闷盖		2
22	ZRX.0-16	嵌入式透盖		2
23	ZRX.0-17	嵌入式透盖Ⅰ		2
24	ZRX.0-18	石棉密封垫		6
25	ZRX.0-19	调整垫	厚B=1	4
26	ZRX.0-20	调整垫Ⅰ	厚B=2	4
27	ZRX.0-21	轴端挡圈		2
28	ZRX.0-22	轴间挡圈		2
29	ZRX.0-23	轴		1
30	ZRX.0-24	轴套	L=24	2
31	ZRX.0-25	轴套Ⅰ	L=30	2
32	ZRX.0-26	键	L=22	2
33	ZRX.0-27	键Ⅰ	L=37	2
34	ZRX.0-28	中间轴		1
35	ZRX.0-29	轴承定位圈		2
36	ZRX.0-30	轴Ⅰ		1
37	ZRX.0-31	圆螺母		2
38	ZRX.0-32	轴承隔套		2
39	ZRX.0-33	套杯		1
40	ZRX.0-34	轴承透盖Ⅱ		2

组合式轴系结构设计实验箱标准件清单

序号	代号	名称及规格	材料	总数量
序号	代号	名称及规格	材料	总数量
41	ZRX.0-35	锥齿轮衬套		2
42	ZRX.0-36	锥齿轮轴		1
43	ZRX.0-37	C键		2
44	ZRX.0-38	轴端挡圈Ⅰ		1
45	ZRX.0-39	轴端挡圈Ⅱ		1
46	ZRX.0-40	调整垫圈Ⅲ	δ=0.5.1	4
47	ZRX.0-41	调整垫圈Ⅱ	δ=0.5.1	4
48	ZRX.0-42	套杯Ⅰ		1
49	ZRX.0-43.	锥齿轮轴Ⅰ		1
50	ZRX.0-44	轴承透盖Ⅲ		1
51	ZRX.0-45	轴承透盖Ⅳ		1
52	ZRX.0-46	毡圈压盖		1
53	ZRX.0-47	套杯Ⅱ		1
54	ZRX.0-48	套杯Ⅱ盖		1
55	ZRX.0-49	圆螺母Ⅰ		1
56	ZRX.0-50	过渡套		2
57	ZRX.0-51	过渡板		2
58	ZRX.0-52	轴Ⅱ		1
59	ZRX.0-53	外调整轴承盖		1
60	ZRX.0-54	调整轴承圈		1

组合式轴系结构设计实验箱标准件清单

序号	代号	名称及规格	材料	总数量
序号	代号	名称及规格	材料	总数量
61	ZRX.0-55	轴Ⅲ		1
62	ZRX.0-56	轴套Ⅱ		2
63	ZRX.0-57	轴套Ⅲ		1
64	ZRX.0-58	底板		1
65	ZRX.0-59	密封板		2
66	ZRX.0-60.	甩油环		2
67	ZRX.0-61	底板		1
68	ZRX.0-62	M8螺母		8

部分实验项目

1、单---球组合	17、单---球---垫---压密组合
2、单---球---垫组合	18、单---球---双---平推---垫---轴---齿组合
3、单---球---环组合	19、单---推---垫---外调组合
4、单---球---嵌组合	20、单---推---轴---蜗组合
5、单---球---嵌---套组合	21、单---球调---垫组合
6、单---推---垫组合	22、单---球---轴挡组合
7、单---球---盖---嵌---套组合	23、单---球---垫---轴挡---嵌组合
8、单---推---盖---嵌---齿组合	24、单---球---垫---轴挡组合
9、单---推---垫组合	25、单---球---垫---中轴---齿组合
10、单---球---垫---轴---齿组合	26、单---调心---垫---中轴---齿组合
11、单---推---垫---轴---齿组合	27、单---球---垫---中轴---齿---闷组合
12、单---推---垫---中轴---齿组合	28、单---球---垫---中轴---齿---闷---密组合
13、单---球---双---推---垫---轴---齿组合	29、单---背推---垫组合
14、套---双---推---垫---轴---锥组合	30、单---球---双---背推---垫---轴---齿组合
15、套---双---推---垫---轴---推---锁组合	31、单---调心---双---背推---垫---轴---齿组合
16、单---球---垫---密组合
