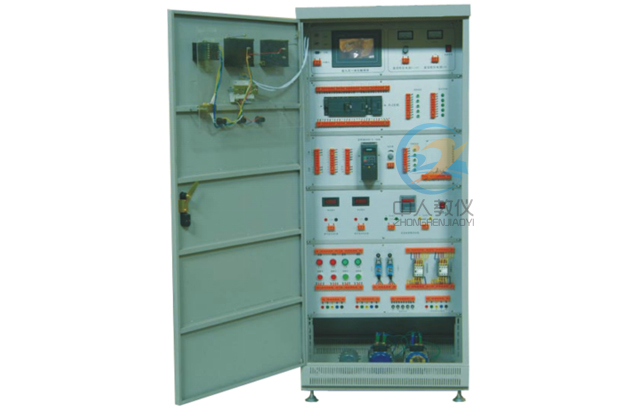

ZRDG-DJ高级维修电工实验装置

一、产品概述：

高级电工实训平台是在中级电工的基础上进行改进，增加了PLC直接控制工业电气实验、再增加了变频器的自动调速实验及触摸屏实验，该装置按标准电气控制柜设计制造规格，采用网孔板结构。突出技能训练，注重针对性、实用性、科学性，经全国多家职业技能训练中心、职校、技校使用证明，该柜体设计合理、实操方便，占地面积少。为延长电器的使用寿命，各电器的接点都与接线端子相连，再让学生在接线端子上接线，连接电机、电器来完成各项控制实验，有效降低材料消耗，延长使用寿命。该套星空网页版,星空（中国）适用于各劳动职业技能鉴定部门，同时适应各大、中专、技校、职校初级电工、电拖专业教学与实训考核。
高级维修电工实验装置,高级电工实训平台

二、产品特点：

1、考核功能：星空网页版,星空（中国）装有定时器及误操作报警记录仪，平时作为时钟使用，考核时可设定时间，在规定的时间内要求学生完成实验项目，具有设定实验时间定时报警、提前提醒后切断电源的功能。同时还具有自动记录出由于接线或操作错误所造成漏电及过流、短路告警及电源通断的总次数。为学生实验技能的考核提供一个统一的标准。
2、安全性能：装置设有电流型、电压型漏电保护装置保障人身安全，适用学生操作的特殊要求。同时还设有过流或短路保护装置，以保证星空网页版,星空（中国）的安全。星空网页版,星空（中国）由三相五线制电源输入，电源由接触器通过起、停按钮进行控制，设有三相电压表指示。装有电流型漏电保护器，控制屏若有漏电现象，漏电流值超过一定值，即切断电源，还装有电压型漏电保护器，对总电源输出及实验过程中的接线等若有漏电现象，即报警并使装置内的接触器跳闸，切断电源确保人身安全。还设有一套过流保护装置，输出短路或所带负载太大，电流超过设定值，系统即告警并切断总电源确保星空网页版,星空（中国）安全。
3、合理结构：星空网页版,星空（中国）以标准的配电柜为主柜，利用柜体的双面空间，科学地布置电器及配套实验器材。该柜设计合理，实操方便，一柜多用，所有电器元件接点都已接到接线端子上，学生只需在接线端子上接线实验，延长了电器元件使用寿命、降低了材料损耗。
4、美观外形：装置布局合理，外形美观，面板示意图明确、直观。走线清晰整洁，减少了出故障的环节，提高可靠性。装置采用铁质双层亚光密纹喷塑结构；结构牢固美观。美观大方的产品外形，先进的结构和工艺。使人感觉赏心悦目。

三、技术参数：

1、输入电源：三相四线 380V±10% 50Hz
2、工作环境：温度温度：-10℃～+40℃ 相对湿度：≤85%（25℃）
3、装置容量：≤1.5KVA
4、外形尺寸：700×600×1700mm

四、产品组成：

1、实训柜
实训柜为铁质亚光密纹喷塑结构：采用冷轧钢板挤压成型，实训柜含有带脚刹的万向移动轮子四个。
2、柜门
（1）装有一只交流电压表、1只交流电流表、电压指示切换开关；控制柜的供电急停按钮和启停开关控制，通过电压指示切换开关可分别指示电网的UUV、UVW、UWU线电压值；装有交流电流表，用来监视负载大小。
（2）安全保护体系。
1）电网三相电源经漏电保护器、交流接触器，再经断路器输出到各实训用电。
2）设有漏电保护装置，动作电流30mA，对实训过程中的漏电能自动断开总电源。
3）设有过流保护装置，输出短路或负载太大，电流超过设定值，系统即切断总电源。
4）断电保护。
5）装置采用接地保护。
3、内部配置模块：
用走线槽把内部空间分隔为不同区域，布局合理，所有电气元件接线端子均已引到专用端子排上，学生从端子排上接线/布线，接近工业产际现场。
（1）交流电源
设有控制变压器一组，原边380V交流电源输入，变压器副边即可输出110V、36V、24V、12V、6.3V的交流电压。
（2）仪器仪表
提供交流电压表，测量范围为0～500V，精度2.5级。
提供交流电流表，测量范围为0～5A，精度2.5级。
4、网孔板（两组）
该网孔板采用优质冷轧钢板加工，双表面亚光密纹喷塑结构，坚固耐用。
5、元器件明细表

序号	货物名称	规格型号	数量	序号	货物名称	规格型号	数量
1	指针电流表	42L6-A 5A	3	20	漏电断路器	DZ47LE-63	2
2	指针电压表	42L6-V 450V	1	21	日光灯管	15W	1
3	电流互感器	LMZJ1-0.5 30/5A	3	22	日光灯座		1
4	漏电断路器	DZ15LE-40/490	1	23	起辉器	30W	1
5	有功电能表	DT862-2	1	24	起辉器座		1
6	断路器	DZ47LE-63 C16 3P	2	25	镇流器	20W	1
7	时间继电器	JS7-4A 380V	2	26	卡口灯泡	25W .220V	8
8	中间继电器	ZJ7-44 380V	2	27	卡口灯座		8
9	交流接触器	CJT-10 380V	5	28	插板明装盒	86型	7
10	热继电器	JR36-20 3.6A	3	29	触摸廷时开关	86型	2
11	行程开关	LX19-121	3	30	声光控开关	86型	1
12	万能转换开关	LW5D-16YH3/3	1	31	一开插板	86型	1
13	熔断器座	RT14-20	7	32	二开插板	86型	1
14	熔断器	3A	7	33	2-2-3插板	86型	2
15	电度表	DD862-4	1	34	排气扇电机	30W	1
16	指示灯	PBCY090 380V红	5	35	CBB	1.2UF/250V	1
17	按钮开关	PBCY090红	5	36	三相异步电机	180W	2
18	按钮开关	PBCY090绿	6	37	双速电机	180W	1
19	接线端子	TD1503	1	38	直流电机	180W	1

6、主机实训组件：FX1N-40MR-001

四、实训内容

1、单相起动停止控制电路
2、异步电动机点动控制电路
3、异步电动机两地控制电路
4、异步电动机连锁正反转控制电路
5、双重连锁正反控制电路
6、自动顺序起动控制
7、手动顺序起动控制
8、异步电动机星、三角控制电路
9、异步电动机能耗控制电路
10、异步电动机反接制动控制电路
11、自动往返控制电路
12、正反转点动、起动控制电路
13、带有点动的自动往返控制电路
14、接触器控制星三角形控制台电路
15、异步电动机自锁控制电路
16、异步电动机单向点动、起动控制电路
17、位置开关作自动停止正反转起动控制电路
18、串电阻降压起动控制台电路
19、C620-1型车床控制电路
20、Y3150型滚齿机控制电路
21、电动葫芦电气控制电路
22、电流互感器与电流表配用接线电路
23、一台电流互感器用于单相回路的接线电路
24、二台电流互感器接成不安全星形接线电路
25、三台电流互感器接成星形接线电路
26、二台电流互感器差接接线电路
27、三台电流互感器接成三角形接线电路
28、万能转换开关和电压表测量三相电压接线电路
29、白炽灯控制电路
30、日光灯控制电路
31、触摸开关控制白炽灯电路
32、声控开关控制楼梯白炽灯电路
33、单相电动机控制电路
34、并励直流电动机电枢控制系统
35、单向电度表直接安装电路
36、单向电度表间接安装电路
37、三相四线电度表电路控制系统
38、电压表、电流表安装电路
39、PLC控制的三相异步电动机正反转控制
40、PLC控制的三相异步电动机Y/△启动控制
41、PLC控制的三相异步电动机降压启动控制
42、PLC控制的三相异步电动机能耗制动控制
43、变频器的基本参数设定
44、变频器的基本控制线路安装及组合运行
45、变频器的常用控制线路安装及程序运行
